产品中心>>协议转换器>>E1转V.35

E1(G.703)转V.35协议转换器(非帧)

Linknet2735
1.1 产品介绍
名称:E1/V35转换器
功能 G.703 与V.35接口电平的转换。实现不具备G7.03接口路由器与光端机等传输设备的连接
1.2 特点
﹡基于自主产权的集成电路,软件含量大
﹡E1接口同时支持120Ω/平衡和75Ω/不平衡两种阻抗
﹡提供三种时钟方式,即主时钟、外时钟、从时钟
﹡提供三端环回功能,即本端、向远端环回、命令对端环回
﹡有伪随机码测试功能,为设备的安装调试带来很大便利
﹡操作容易,所有设置都在面版上实现
技术参数:
接口标准:

符合ITU-T G.703协议,符合CCITT V.35标准

抖动转移: 符合ITU-T G.735协议
抖动容限: 符合ITU-T G.823协议
E1信号(BNC)

IN,OUT

E1信号(RJ-45)

T+,T-,R+,R-,GND

工作方式: 同步串行,透明传输
E1口速率: 2.048Mbps
V.35口速率: 2.048Mbps
E1口码型: HDB3
V.35口码型: NRZ
E1传输距离: 2公里
E1口保护: 1500V,电磁隔离
V.35口保护: 600W,浪涌保护、15KV静电保护
E1口形式: 120欧姆(RJ-45)和75欧姆(BNC双同轴)
V.35口形式: DB-25母头或M/34母头
环境指标:
工作温度:

-40℃到80℃

存储温度:

-40℃到85℃

湿  度:

相对湿度 5%到95%

输入电源:

AC180V~240V 或 DC-48V

功  耗: <5W
尺  寸:

227mm×147mm×42mm

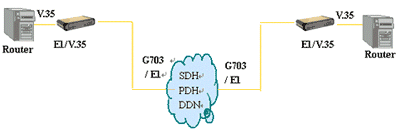

典型组网方案:
