Linknet2204转换器(E1上下行组环网)

Linknet2204
1、 产品介绍
  Linknet2204系列接口转换器采用反向复用技术,将E1电 路分为上行与下行连接起来用于传输10M/100M的以太网数据,实现了E1通道环网至以太网接口之间的相互转换,此转换器能把E1通道收发的信号共享到RJ45以太网接口,实现E1信道与以太网的互连。与一般的远程网桥不同的是,此转换器支持灵活配置, 通过E1传输网而实现的用户据数共享同一个局域网而特制的设备 。 它通过将以太网数据映射到两个E1口上,将某一点的以太网数据向两个方向传输,通过和具有“生成树”算法的以太网交换机一起构成以太环网自愈网。
2、 特点
* 支持自动协商机制,10M/100M自适应。
* 符合IEEE 802.3,IEEE802.1Q,等协议标准,支持10Base-T,100Base-T、全双工/半双工的工作方式
* 以太网口支持AUTO-MDIX, 直通线和交叉线自动识别
* 可设置CRC告警门限自动对传输质量差的线路进行隔离
* 能透明传输IEEE 802.1Q规定的超长帧,支持带有VLAN功能的以太网交换机
* 内置动态以太网MAC地址列表(4096个),具有本地数据帧过滤功能
* E1接口符合ITU-T G.703、G.704和G.823,不支持信令时隙的使用
* E1接口模块含有内置的时钟恢复电路和HDB3编解码电路
* 设备工作中支持E1信道的热插拔,并自动检测有效的E1信道,中间不会中断数据传输
*内置开关电源,整体功耗<5W,可接驳160V-260V交流电源或-48V直流电源
技术参数:
接口标准:

符合ITU-T G.703协议,符合10Base-T标准

抖动转移: 符合ITU-T G.704协议
抖动容限: 符合ITU-T G.823协议
E1信号(BNC)

IN,OUT

以太网信号: T+,T-,R+,R-,GND
E1口速率: 单路线路速率是1968Kbit/s
以太网口速率: 10Mbps或100Mbps
以太网工作方式: 全双工/半双工
缓存大小: 64Mbit数据缓存
数据压缩: 非压缩
MAC地址过滤: 内设10000个MAC地址信息
以太网数据长度: 支持VLAN超长数据包
E1口码型: HDB3码
以太网口码型: 曼切斯特编码
E1口保护: 1500V,电磁隔离
以太网口保护: 1500V,电磁隔离
E1口形式: 75欧姆(BNC双同轴)或120欧姆(RJ45)
环境指标:
工作温度:

-25℃到70℃

存储温度:

-40℃到85℃

湿  度:

相对湿度 5%到95%

输入电源:

220V型:输入电压范围175V~250V

-48V型:输入电压范围 -36V~-72V
功  耗: <5W
尺  寸:

:19英寸1U机架式;

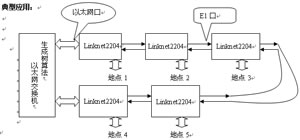

典型组网方案:
