产品中心>>协议转换器>>Linknet2704网桥

Linknet2704转换器(4E1转10M/100M以太网)

Linknet2704
(机架式或桌面式)
1、 产品介绍
   Linknet2704系列接口转换器采用反向复用技术,将多条E1电路捆绑起来用于传输10M/100M的以太网数据,实现了1-4路E1通道至以太网接口之间的相互转换,此转换器能把E1通道收发的信号点对点传输到RJ45接口,实现E1信道与以太网的互连。与一般的远程网桥不同的是,此转换器支持1至4路E1信道的灵活配置,能自动检测E1的数量并选择可用的E1,并且允许E1电路之间存在一定的传输时延差。单路线路速率是1968Kbit/s,4路带宽可达7872Kbit/s.设备在10/100Mbps全/半双工方式下使用时,可与以太网交换机或集线器相连,充分地利用电信网络中现有的大量E1电路资源来扩展以太网的传输距离和应用范围,是以太网宽带接入一个很好的解决方案。此产品可用于局域网互连、局端互连、视频点播、远程监控、交换机的E1接口插卡等各种领域。
2、 特点
* 实现以太网数据在1~4条E1电路中的透明传输
* 符合IEEE 802.3,IEEE802.1Q,等协议标准,支持10Base-T,
100Base-T、全双工/半双工的工作方式
* 以太网口支持AUTO-MDIX, 直通线和交叉线自动识别
* 可设置CRC告警门限自动对传输质量差的线路进行隔离
* 实允许4路E1有10ms 的传输时延差。当该差值超出允许的范围时,系统可以自动停止在时延过大的E1 上发送数据,并告警
* 能透明传输IEEE 802.1Q规定的超长帧,支持带有VLAN功能的以太网交换机
* 内置动态以太网MAC地址列表(4096个),具有本地数据帧过滤功能
* E1接口符合ITU-T G.703、G.704和G.823,不支持信令时隙的使用
* E1接口模块含有内置的时钟恢复电路和HDB3编解码电路
* 设备工作中支持E1信道的热插拔,并自动检测有效的E1信道,中间不会中断数据传输
* 支持1至4路E1的灵活配置,在复位时自动检测E1的数量和时延并选择可用的E1
* 支持本地系统对远端系统的复位
* 具有2M支路环回功能
* 内置开关电源,整体功耗<5W,可接驳160V-260V交流电源或-48V直流电源
技术参数:
接口标准:

符合ITU-T G.703协议,符合10Base-T标准

抖动转移: 符合ITU-T G.704协议
抖动容限: 符合ITU-T G.823协议
E1信号(BNC)

IN,OUT

E1信号(RJ-45)

T+,T-,R+,R-,GND

以太网信号: T+,T-,R+,R-,GND
E1口速率: 单路线路速率是1968Kbit/s,4路带宽可达7872Kbit/s.
以太网口速率: 10Mbps或100Mbps
以太网工作方式: 全双工/半双工
缓存大小: 64Mbit数据缓存
数据压缩: 非压缩
MAC地址过滤: 内设10000个MAC地址信息
以太网数据长度: 支持VLAN超长数据包
E1口码型: HDB3码
以太网口码型: 曼切斯特编码
E1口保护: 1500V,电磁隔离
以太网口保护: 1500V,电磁隔离
E1口形式: 75欧姆(BNC双同轴)或120欧姆(RJ45)
环境指标:
工作温度:

-25℃到70℃

存储温度:

-40℃到85℃

湿  度:

相对湿度 5%到95%

输入电源:

220V型:输入电压范围175V~250V

-48V型:输入电压范围 -36V~-72V
功  耗: <5W
尺  寸:

19英寸1U机架式;

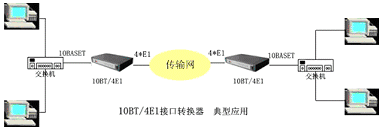

典型组网方案:
定货信息:
    E1(G.703)/V.35协议转换器
    E1(G.703)转10M/100M以太网

    V.35转10M/100M以太网网桥

    FE1转10M/100M以太网网桥
    4E1转10M/100M以太网网桥
    8E1转10M/100M以太网网桥
    16E1转10M/100M以太网网桥
