产品中心>>同向64K转RS232串口
协议转换器
  G.703同向64K转RS232/RS422/RS485串口

Linknet2764

产品名称: 协议转换器
产品型号: Linknet2764
产品功能: 实现G.703同向64K接口与RS232/RS422/RS485串口数据转换;
产品简介:
   同向 G.703 (Co-Directional G.703) 接口将 64Kbps 周期分成为 4 个单位间隔,它以 0101 表示〝 0 〞, 1100 表示〝 1 〞,通过交替变换相邻码组的极性 , 把二进制信号转换成三电平信号,并通过在每第 8 组破坏码组的极性交替 , 从而来传送 8KHz 的定时信号。通过以上编码处理, G.703 同向 64K bps 信号就能实现把 64KHz 和 8KHz 的定时信号和 64Kbit/s 的数据信号在同一个传输方向上用一对平衡线传输。
   同向 64k-RS232 接口转换器提供 ITU-T 同向 64K G.703 标准 E1 接口与标准 RS232 接口之间的物理层转换。为网络中不同接口设备之间的通信提供安全、无缝的连接。适用于传输设备的 E1 通道部分时隙可供利用,而需要传输数据的设备又只有 RS232 出口的场合,数据接口模式为 DCE ,可与 DTE 或 DCE 设备对接。
产品特点:
  (1) 基于自主知识产权的集成电路;
  (2) 提供 2 种时钟方式,即 G.703 主时钟, G.703 线路时钟;
  (3) 提供 3 种环回功能,即 G.703 本端自环、 RS232 本端自环,命令对端 RS232 自环;
  (4) 有伪随机码测试功能 , 为设备的安装调试带来很大便利 ;
  (5) 支持 120Ω 平衡阻抗 。
  (6) 直流供电电压: DC-48V ,容差范围 -36V~-72V ;
  (7) 直流供电电压: DC-24V ,容差范围 -18V~-36V ;
  (8) 交流供电电压: AC220V±20% , 50H Z ;
  (9) 功 耗: ≤5W (台) ,≤3W (卡
  (10)19英寸4U机框插卡式 、桌面台式;
同向 64K 接口参数:
  (1)设备 64K 接口符合 G.703 建议
  (2)速 率: 64Kbit/s ± 50ppm
  (3)码 型: NRZ 码
  (4)阻 抗: 120 Ω(平衡)
  (5)口特性: 满足 G.703 标准
  (6)连 接 器: RJ45 ( 120 Ω)
  (7)抖动特性: 满足 G.742 和 G.823 标准
  (8)时钟方式: 内部、或线路时钟
  (9)最大传输距离 800m
RS232 接口参数
  (1) 速 率: 同步: 64Kbps ,异步: 300~19.2Kbp
  (2) 接口特性: 满足 RS232 标准
  (3) 连 接 器: DB25 孔座
  (4) 连接方式: DCE
  (5) 时钟方式: G.703 恢复时钟、内时钟, RS232 外时钟
  (6) 台式尺寸: 210mm ( L ) ×138mm ( W ) ×30mm ( H )

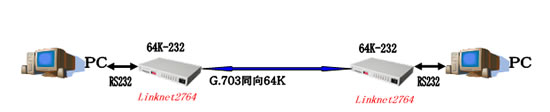

方案应用:
