DL-1200QH 电力智能双主机双通道切换器

DL-1200QH 电力专线用modem 远动modem 电力通道板 串口RS232转EM四线音频


DL-1200QH

产品名称: 电力智能双主机双通道切换器
产品型号: DL-1200QH 电力modem
产品简介:
   1U 双机双通道 远动modem LDKX-1200QH型电力Modem是电力自动化系统中的常用通信设备,主要用于变电站分布式控制系统和电力局调度中心前置机的数据通信,还可以广泛 应用于石油、冶金、环境保护等需要SCADA分布式数据采集、遥控、遥测、通信系统的行业和环境之中 .

  北京同大同兴科技有限公司研发及生产的电力智能双主机双通道切换器在电力调度自动化系统之中,采用双微机单元、双通道备份切换系统可以更好的保证电 力自动化系统的稳定可靠运行。LDKX-1200QH电力通道智能切换箱是一种数据采集系统,对主站和子站之间的信息,通过载波或微波传送后,经该装置进 行调制或解调,再经智能切换后分别送给主站或子站。它可以保证在电力系统中,任何一个主机或者通道出现问题都不影响正常通信。广泛应用于电力自动化,石 油、冶金、环境保护等需要SCADA分布式数据采集、遥控、 遥测、遥信系统的行业和环境之中,常用于厂站端及受控端。
   LDKX-1200QH系列电力智能双主机双通道切换器,结合了国内外多家电力通道切换箱的优点,并且和电力调度自动化领域著名系统集成商联合开发而成。本产品在可靠性、集成度、使用简便灵活等多个方面在全国处于明显的领先地位。
   LDKX-1200QH系列产品,在仅仅一个U的高度上集成了所需要的核心切换模块、双路通道卡、双电源、和雷击浪涌保护单元,支持16种切换模式,同时支持DIP开关、RS-232监控口、支持实时运行参数监控。
产品特点:
·电力智能双主机双通道切换器
·支持两个 RS-232 主机口和两个通道口之间的各种灵活切换
·支持手动切换、自动切换:支持多达 16 种切换模式
·也可以用来作为两路独立的主机 < - > 通道设备来使用
·引出了专用的告警触点,在设备故障或断电时产生告警信号;用户可以通过采集系统巡回检查,发现故障设备
·模拟和数字通道采用了多级防雷、防浪涌电路,可替换进口防雷器
·方便工程安装维护:全部设置不需要打开机箱即可完成
·高可靠性(交流直流兼容宽电压范围)电源模块
·兼容远动的多种常用 CDT 或者 Polling 规约
·整机集成度高、体积小、功耗低,不需要散热装置
·电力智能通道切换器
产品参数:
·支持双主机双通道自动切换模式: 16 种(见附录模式说明)
·使用数据通道时速率: 0~56kbps
·使用模拟通道时速率为 300/600/1200bps
·主机切换时间: 3 秒,6秒,12秒,24秒,3分,6分,12分,24分
·通道切换时间: 3 秒,6秒,12秒,24秒,3分,6分,12分,24分
·Polling : 3 秒,6秒,12秒,24秒,3分,6分,12分,24分
·决定反应时间: <150 μ s
·切换电子开关响应时间: <10 ns
·切换信号数量: 4 个接口总共 8 条信号
·主机口名称: 主机 A 、主机 B (也称作 RTU A, RTU B )
·接口标准: RS-232 同步或者异步
·速率:和通道速率相同
·设备类型:标准 3 线 DCE 接口( RXD, TXD, GND )
·物理接口: DB9 母头(孔)
·数据通道口:数据通道 X / Y
·支持接口类型: RS-232 、 RS-422 、 RS-485 可选
·信号速率: 300 ~ 19200bps 同步或者异步
·RS-232 接口: DTE, 5 线制( RXD, TXD,GND )
·RS-422 接口: 4 线制( TX +, TX -, RX +, RX -)
·RS-485 接口: 2 线制( 485 +, 485 -)
·物理接口:DB9 公头(针)
·光电隔离电压:不小于 2500V
·模拟通道 X / Y (参照 DL-1200 电力 Modem 手册)
·信号速率: 300/600/1200bps
·FSK 中心频率 f 和频偏 Δ f 设定
·调制模式:二进制 FSK (频移键控)
·通信方式:单工 / 半双工 / 全双工,二线 / 四线方式,同步或者异步
·收发信阻抗:平衡 600ohm 平衡
·通道线路接口: 4 线话音通道(端子)
·允许频率偏差:发送端允许偏差:≤ 1HZ
·接收端允许偏差:≤ 16HZ
·发送电平: 0 ~ -21dB 可调
·接收电平: +3 ~ -43dB (AGC 自适应 )
·灵敏度:> -43dB
·误码率: < 10 -5
·供电电源
·输入特性: 输入电压范围  85VAC-265VAC 100VDC-360VDC 无极性
·输出特性 :输出 5V , 1.6A ,电压精度 : ± 1%
·纹波及噪声 1% 标称输出电压值(最大值)
·过电流保护 不低于 120% 标称输出电流,自动恢复
·隔离电压 : 输入对地 2500V ,输入对输出 3000V
·最小无故障时间 (MTBF): 200000 小时
·隔离电压:浪涌 / 雷击防护: 3 级
防雷防浪涌:
·浪涌保护参数: 12V ,能量 :1500W ,速度 : <1ns
·防雷保护参数: 5KA 8/20us , DC90V (选配 )
物理特性:
·尺寸:左右宽度 X 上下高度 X 前后深度 = 483mm(19”) X 44mm(1U) X150mm
·颜色:灰色电脑色(可以定制黑色)
·重量:2.5 KG
·运行环境:温度范围 -10 ~ 70 C;湿度范围 0 ~ 95%
·保存环境:温度范围 -45 ~ 85 C
应用领域:
·变电站控制系统和电力局调度中心前置机的数据通信
·变电站RTU之间的通信
·石油、冶金、环保等需要SCADA分布式系统中的通信
·其他遥控、遥测、遥信系统中的通信
·楼宇自动化及防盗监控中的通信
产品应用:
> 变电站控制系统和电力局调度中心前置机的数据通信
> 变电站RTU之间的通信 远动modem
> 石油、冶金、环保等需要SCADA分布式系统中的通信
> 其他遥控、遥测、遥信系统中的通信
> 楼宇自动化及防盗监控中的通信
> 电力数字信号转模拟信号
> 适用于电力自动化数据传输系统专用的数据设备
> 电力自动化专用MODEM 电力调制解调器 数字转模拟调制解调器 电力载波调制解调器
相关设置方式:
晶体
MHz
开关位置
8 7 6 5 4
协议名称 速率bit/s 接线 方式 全工/半工 发送频率 接收频率 中心
频率
2.4576 0 0 0 0 0 BELL103 300 主叫 全工 1070 1270 2025 2225 1170
2.4576 0 0 0 0 1 BELL103 300 被叫 全工 2025 2225 1070 1270 2125
2.4576 0 0 0 1 0 BELL102/SCI 1200 半工 2200 1200 2200 1200 1700
2.4576 0 0 0 1 1 BELL102/SCI 1200 均衡 半工 2200 1200 2200 1200 1700
2.4576 0 0 1 0 0 CCITTV.21 300 主叫 全工 1180 980 1850 1650 1080
2.4576 0 0 1 0 1 CCITTV.21 300 被叫 全工 1850 1650 1180 980 1750
2.4576 0 0 1 1 0 CCITTV.23 1200 方式 1 半工 2100 1300 2100 1300 1700
2.4576 0 0 1 1 1 CCITTV.23 1200 方式 1 均衡 半工 2100 1300 2100 1300 1700
2.4576 0 1 0 0 0 CCITTV.23 600 方式 1 半工 1700 1300 1700 1300 1500
2.4576 1 0 0 1 0 BELL202/SCI 1200 全工 2200 1200 2200 1200 1700
2.4576 1 0 0 1 1 BELL202/SCI 1200 均衡 全工 2200 1200 2200 1200 1700
2.4576 1 0 1 1 0 CCITTV.23 1200 方式 2 全工 2100 1300 2100 1300 1700
2.4576 1 0 1 1 1 CCITTV.23 1200 方式 2 均衡 全工 2100 1300 2100 1300 1700
2.4576 1 1 0 0 0 CCITTV.23 600 方式 1 全工 1700 1300 1700 1300 1500
3.4696 1 0 0 0 1 电力载波/CDT 300 600 全工 2850 3150 2850 3150 3000
4.0445 1 0 1 0 1 电力载波 300 600 全工 3080 2680 3080 2680 2880

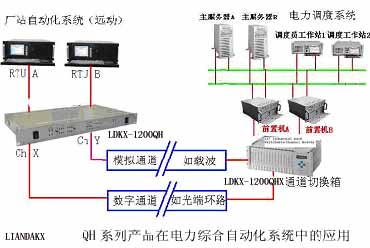

应用方案连接图
